Герметизирующая манжета тип MG/MR

  • Герметизирующая манжета тип MG/MR

ТУ 2531-004-58330883-2013

Манжета предназначена для герметизации пространства между защитным футляром (кожухом) и прокладываемым трубопроводом диаметром от 25 мм до 2000мм.

Манжета изготовлена из высококачественной резины.

Данный тип манжеты поставляется в цельном, неразъемном виде -MG и  предназначен исключительно для монтажа на вновь прокладываемый участок трубы в защитном футляре (кожухе) или разъемном - MR, при ремонте узла футляр – труба.

Коническая форма концевой герметизирующей манжеты компенсирует эксцентричность труб относительно друг друга.

Технические характеристики

Наименование

Характеристики MG/MR

Характеристики  NG/NR

Материал:

Высококачественная резина

Неопреновая резина (Chloroprene)

Толщина:

От 3±0,5 мм до 5±0,5 мм.

Твердость по Шору А

6±10 по ГОСТ 263

Диапазон герметизации

межтрубного пространства

рабочи тр. – футляр:

25мм – 2000мм.



Допуск при эксцентричной

прокладке трубы:

да

Материал хомутов

нержавеющая сталь



Условная прочность при растяжении, МПа (кгс/см²), не менее

6,9 (70) по ГОСТ 270

Относительное удлинение при разрыве,%, не менее

250 по ГОСТ 270

Электробезопасность

Не проводит электрический ток

Взаимодействие с жидкостями и материалами

Отсутствует способность взрываться и гореть при взаимодействии с водой, кислородом и другими веществами отсутствует

Пожаробезопастность

Горюча

Не горюча

Экология

Не токсична, не выделяет вредных веществ.

Установка неразъемной манжеты MG

Эксплуатация манжеты должна производиться в соответствии с «Правилами технической эксплуатации магистральных трубопроводов», настоящей инструкцией и другими нормативными документами.

Выбор типа манжеты и их места установки определяются проектом строительства или реконструкции трубопровода.

Для обеспечения места прилегания манжеты к поверхности рабочего трубопровода и футляра, место прилегания манжеты очистить от грязи,  отслоившегося покрытия ржавчины и т.д.

Срез (торец) футляра не должен иметь острых кромок. Рекомендуется обработать шлифмашинкой.

манжета 1

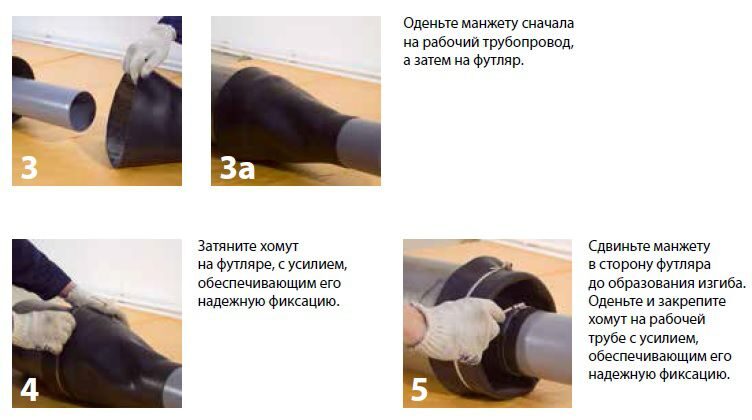

манжетеа 2

Установка разъемной манжеты MR

Манжета предварительно стыкуется (склеивается) на трубопроводе с использованием специального склеивающего комплекта по следующей технологии:

  1. Склейка манжеты осуществляется на чистом участке трубы.
  2. Обезжирить место склеивания на обеих частях манжеты уайт-спиритом (категорически запрещается применение бензина, ацетона и других растворителей).
  3. В первую очередь склеивается участок манжеты, который одевается на рабочую трубу. Технология склейки (работы проводить вдвоем):

-манжета швом накладывается на трубу

-производится обезжиривание

-вскрыть тюбик с клеем (инструкция на упаковке)

-тонкой ниткой нанести клей на одну из поверхностей



ВНИМАНИЕ! Клей не размазывать по всей поверхности.



- стянуть и наложить вторую склеиваемую поверхность, сильно прижать обе склеиваемые части в месте шва, выдержать втечение 10-15 секунд (при прижатии клей растекается по всей поверхности, чем тоньше слой клея - тем прочнее шов)

-для фиксации натянутого участка манжеты можно использоват хомут.

-клеевой шов (водостойкий,эластичный) приобретает рабочие параметры через 3 часа

     4. При соблюдении технологии, через 3 часа можно монтировать манжету на трубопровод и футляр.

Комплектность манжеты неразъемной MG

наименование

количество

Манжета

1шт

Хомут стяжной для защитного футляра (кожуха)

1шт

Хомут стяжной для защитного трубопровода

1шт

Инструкция по установке и эксплуатации манжеты герметизирующей MG/MR

1шт

Паспорт манжеты герметизирующей MG/MR

1шт

Дополнение к комплектности манжеты MR

наименование

количество

Комплект материалов для соединения разреза

1шт

Инструкция по выполнению соединения

1шт

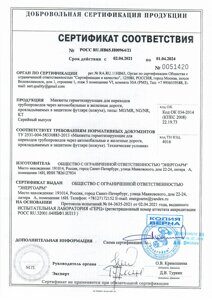

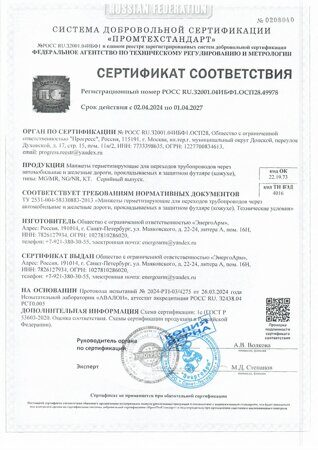

Сертификат соответсвия

Scan сертификат манжеты
